伸縮シリンダの性能テストは、さまざまな用途における信頼性、効率、安全性を確保するための重要なステップです。伸縮シリンダーのサプライヤーとして、私は正確な性能テストの重要性を理解しています。このブログでは、伸縮シリンダーの性能をテストするための重要な方法と考慮事項をいくつか紹介します。
伸縮シリンダーを理解する

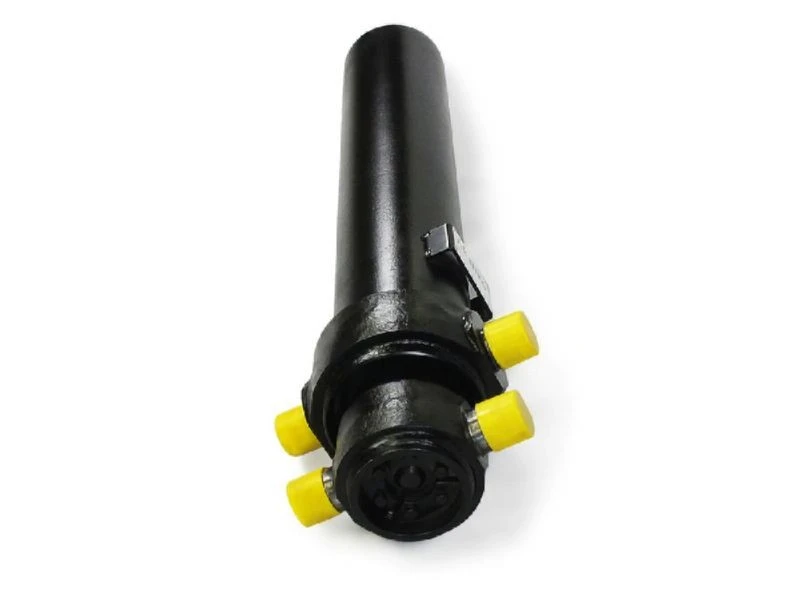

テストプロセスに入る前に、伸縮シリンダーの基本を理解しておくことが重要です。マルチステージシリンダとしても知られる伸縮シリンダは、伸縮する一連の入れ子のチューブ (ステージ) で構成され、比較的コンパクトな収縮長さ内で長いストロークを提供します。ダンプトラック、クレーン、農業機械などの用途によく使用されます。伸縮シリンダーにはさまざまな種類があります。単動伸縮シリンダ、ピンマウント伸縮シリンダ、 そしてトラニオン形伸縮シリンダ。
試験前の準備
- 目視検査
- 性能テストを行う前に、伸縮シリンダーを徹底的に目視検査する必要があります。シリンダー本体、ピストンロッド、シールにへこみ、傷、亀裂などの物理的損傷の兆候がないか確認してください。コンポーネントが損傷すると、シリンダーの性能に大きな影響を与え、早期故障につながる可能性があります。
- シールが適切に取り付けられているかどうか、摩耗や漏れの兆候がないかどうかを検査します。シールの漏れは油圧の損失を引き起こし、シリンダの効率を低下させる可能性があります。
- 油圧システムのチェック
- 伸縮シリンダーに接続されている油圧システムが良好な状態にあることを確認してください。作動油のレベル、品質、温度を確認してください。油圧作動油が汚染されているか、レベルが低いと、潤滑不良、摩擦の増加、過熱などの問題が発生する可能性があります。
- 油圧ホースと継手に漏れ、損傷、接続の緩みの兆候がないかどうかを検査します。油圧システムに漏れがあると、圧力損失が発生し、シリンダーの性能に影響を与える可能性があります。
- 取り付けと位置合わせ
- 伸縮シリンダーが正しく取り付けられ、位置が調整されていることを確認します。取り付けが不適切な場合、シリンダーに不均一な負荷がかかり、早期の摩耗や性能の低下につながる可能性があります。取り付けボルトのトルクが適切であることを確認し、シリンダが移動する予定の負荷と位置合わせされていることを確認してください。
性能試験方法
1. ストローク長試験
ストローク長は、伸縮シリンダの最も重要な性能パラメータの 1 つです。ストローク長をテストするには:
- テスト装置または目的のアプリケーション環境にシリンダーをセットアップします。
- シリンダーを完全に伸ばし、完全に収縮した位置から完全に伸長した位置までの距離を測定します。この測定値を指定されたシリンダのストローク長と比較してください。指定されたストローク長からの大幅な逸脱は、内部の損傷や組み立ての誤りなど、シリンダに問題があることを示している可能性があります。
- ストローク長測定の一貫性を確保するために、伸縮プロセスを数回繰り返します。
2.耐荷重試験
伸縮シリンダーの耐荷重によって、特定の力を処理できる能力が決まります。耐荷重をテストするには:
- ロードセルまたは校正済みの油圧計を使用して、シリンダによって加えられる力を測定します。
- シリンダの負荷は定格負荷容量に達するまで徐々に増加させてください。装填プロセス中のシリンダの伸縮速度、圧力レベル、漏れや異常音の兆候などのシリンダのパフォーマンスを監視します。
- シリンダが定格負荷容量に達していない場合、または負荷時に過度の変形や漏れの兆候が見られる場合は、意図した用途に適していない可能性があります。
3. 圧力 - 流量テスト
伸縮シリンダの圧力と流量の特性は、その効率的な動作にとって非常に重要です。圧力 - 流量テストを実施するには:
- シリンダの油圧系統に圧力計と流量計を接続します。
- シリンダーをさまざまな流量で動作させ、対応する圧力レベルを測定します。圧力 - 流量曲線をプロットして、シリンダーの性能を分析します。
- 測定された圧力 - 流量曲線をメーカーの仕様と比較してください。指定された曲線からの逸脱は、内部漏れ、流路の制限、またはバルブの非効率的な動作などの問題を示している可能性があります。
4. 速度と滑らかさのテスト
シリンダーの伸縮の速度と滑らかさは、シリンダーの全体的なパフォーマンスにとって重要です。速度と滑らかさをテストするには:
- ストップウォッチまたはモーション センサーを使用して、シリンダーの伸縮にかかる時間を測定します。ストローク長と所要時間からシリンダの平均速度を計算します。
- 伸長および収縮のプロセス中にシリンダーの動きを観察し、ぎくしゃくしたり、躊躇したり、不均一な動きの兆候がないか確認してください。スムーズで一貫した動作は、シリンダーが適切に機能していることを示します。
- シリンダーの動きが遅い、または不均一な兆候を示している場合は、内部摩擦、不適切な潤滑、またはバルブの故障などの問題が原因である可能性があります。
テスト後の分析
パフォーマンス テストが完了したら、テスト結果を分析することが重要です。
- データの比較
- テスト結果をメーカーの仕様および以前のテスト データ (入手可能な場合) と比較します。シリンダーの問題を示す可能性のある重大な偏差や傾向を特定します。
- 故障モードの特定
- シリンダーが性能要件を満たしていない場合は、故障の根本原因を特定してください。これには、シリンダーコンポーネントのさらなる検査、分解、およびテストが含まれる場合があります。伸縮シリンダの一般的な故障モードには、シールの故障、ピストン ロッドの損傷、内部漏れなどがあります。
- レポートと文書化
- 使用したテスト方法、測定値、観察や所見などのテスト結果を文書化します。品質管理、メンテナンス計画、顧客とのコミュニケーションに使用できる詳細なレポートを作成します。
定期テストの重要性
伸縮シリンダーの定期的な性能テストは、次のような理由から不可欠です。
- 安全性
- 伸縮シリンダの故障は、重機や輸送機器などの用途において重大な安全上のリスクを引き起こす可能性があります。定期的なテストは、致命的な故障につながる前に潜在的な問題を特定し、オペレーターと機器の安全を確保するのに役立ちます。
- 信頼性
- 定期的なテストにより、性能の問題を早期に検出して対処することで、伸縮シリンダの信頼性を向上させることができます。これにより、ダウンタイムとメンテナンスコストが削減され、機器全体の生産性が向上します。
- 品質保証
- 伸縮シリンダーのサプライヤーにとって、定期的な性能テストは品質保証の重要な部分です。これにより、シリンダーが指定された規格と性能要件を満たしていることが保証され、顧客満足度とブランドの評判が向上します。
結論
伸縮シリンダーの性能テストは複雑ですが、不可欠なプロセスです。当社は伸縮シリンダのサプライヤーとして、最も厳しい性能基準を満たす高品質の製品を提供することに尽力しています。このブログで概説されているテスト前の準備、性能テスト方法、およびテスト後の分析手順に従うことで、伸縮シリンダが最高の状態で動作していることを確認できます。
高品質の伸縮シリンダが必要な場合、または性能テストについてご質問がある場合は、さらなる議論と潜在的な調達機会の検討のために当社にお問い合わせいただくことをお勧めします。当社は、お客様の特定のアプリケーションのニーズに最適なソリューションを提供するためにここにいます。
