表面仕上げは、伸縮シリンダーの性能と寿命に重要な役割を果たします。伸縮シリンダの大手サプライヤーとして、私は表面仕上げの重要性と、これらの重要な油圧コンポーネントの機能に対する表面仕上げの影響を理解しています。このブログ投稿では、伸縮シリンダーの表面仕上げの概念を掘り下げ、その重要性、測定、業界で一般的に使用されているさまざまな種類の仕上げについて探っていきます。
伸縮シリンダにおける表面仕上げの重要性
伸縮シリンダーの表面仕上げとは、その表面の質感と滑らかさを指します。粗さ、うねり、レイなどのさまざまな特性が含まれます。これらの要因は、さまざまな形でシリンダーの性能と耐久性に大きな影響を与える可能性があります。
1. 摩擦と摩耗の低減
滑らかな表面仕上げにより、伸縮シリンダーの可動部分間の摩擦が最小限に抑えられます。これは、シリンダが高負荷および頻繁な動きの下で動作する用途では特に重要です。表面仕上げは摩擦を低減することで、シリンダーコンポーネントの過度の磨耗を防ぎ、耐用年数を延ばし、頻繁なメンテナンスや交換の必要性を減らします。
2. シール性能の向上
シリンダーバレルとピストンロッドの表面仕上げは、効果的なシールを維持するために重要です。滑らかな表面はシールの合わせ面を改善し、漏れのリスクを軽減し、最適な油圧性能を確保します。さらに、適切な表面仕上げにより、粗い表面や凹凸のある表面によるシールの損傷を防ぎ、シリンダーのシールの完全性をさらに高めます。
3. 耐食性の向上
多くの産業環境では、伸縮シリンダーは過酷な化学物質、湿気、その他の腐食性要素にさらされます。高品質の表面仕上げは腐食に対する保護バリアを提供し、シリンダーの錆びや時間の経過による劣化を防ぎます。これは、腐食を受けやすい屋外または海洋用途で使用されるシリンダーにとって特に重要です。
4. 見た目の美しさの向上
表面仕上げの機能的側面が最も重要ですが、特定の用途では伸縮シリンダーの美的外観も重要な要素となる可能性があります。滑らかで均一な表面仕上げによりシリンダー全体の外観が向上し、見た目がより魅力的となり、自動車産業や建設産業など、外観が重要な用途に適しています。
表面仕上げの測定
伸縮シリンダの表面仕上げが要求仕様を確実に満たすためには、表面特性を正確に測定して定量化することが不可欠です。表面仕上げの測定には、次のようないくつかの方法とパラメータが使用されます。
1.Ra（算術平均粗さ）
Ra は、表面粗さを測定するために最も一般的に使用されるパラメータです。これは、指定されたサンプリング長さ内の平均線からの表面プロファイル偏差の絶対値の算術平均を表します。 Ra 値が低いほど、表面仕上げがより滑らかであることを示します。
2. Rz（十点凹凸高さ）
Rz は、指定されたサンプリング長さ内の 5 つの最も高い山と 5 つの最も深い谷の間の平均高さの差を測定します。これは表面の全体的な粗さの指標となり、表面仕上げを評価するために Ra と組み合わせて使用されることがよくあります。
3. Rmax (プロファイルの最大高さ)
Rmax は、指定されたサンプリング長さ内の表面プロファイルの最大高さを表します。これは、表面の最も高い山または最も深い谷を決定するために使用され、極端な表面の不規則性を回避する必要がある用途では重要なパラメータとなります。
4. 横たわる
レイとは、シリンダー表面上の主な表面パターンの方向を指します。特に動きの方向が重要な用途では、シリンダの性能に大きな影響を与える可能性があります。たとえば、直線運動用途で使用される伸縮シリンダでは、動作方向に平行な表面仕上げにより摩擦が低減され、動作の滑らかさが向上します。
伸縮シリンダの表面処理の種類
伸縮シリンダーに一般的に使用される表面仕上げにはいくつかの種類があり、それぞれに独自の特性と利点があります。表面仕上げの選択は、用途要件、動作環境、シリンダーの望ましい性能などのさまざまな要因によって決まります。
1. 機械加工仕上げ
機械加工仕上げは、最も基本的なタイプの表面仕上げであり、通常、旋削、フライス加工、研削などの機械加工プロセスによって実現されます。適度な粗さの比較的滑らかな表面が得られます。機械仕上げは、コストが主に考慮され、シリンダに高レベルの精度や性能が要求されない用途で一般的に使用されます。
2. 研削仕上げ
研削仕上げは、研削プロセスによって達成される、より洗練されたタイプの表面仕上げです。機械加工仕上げと比較して、Ra 値が低く、より滑らかで均一な表面が得られます。研削仕上げは、航空宇宙産業や自動車産業で使用される油圧シリンダーなど、高レベルの精度と性能が要求される用途で一般的に使用されます。
3. クロムメッキ仕上げ
クロムメッキは、耐食性、耐摩耗性、低摩擦性に優れているため、伸縮シリンダーの表面仕上げとしてよく使われています。これには、電気めっきプロセスを通じてシリンダー表面にクロムの薄い層を堆積することが含まれます。クロムメッキ仕上げは、シリンダーが過酷な環境にさらされる用途や、海洋や産業用途など、高レベルの耐久性が要求される用途で一般的に使用されます。
4.窒化仕上げ
窒化は、シリンダー材料の表面に窒素を導入して、硬くて耐摩耗性の窒化層を形成する表面処理プロセスです。窒化仕上げにより、優れた耐摩耗性、耐食性、疲労強度が得られます。これらは、重機や建設機械など、シリンダが高負荷や頻繁な動きにさらされる用途でよく使用されます。
5. PTFEコーティング仕上げ
PTFE (ポリテトラフルオロエチレン) コーティングは、低摩擦と優れた耐薬品性を備えた非粘着性の表面仕上げです。これは、食品加工産業や製薬産業など、クリーンな環境または食品グレードの環境でシリンダーを動作させる必要がある用途で一般的に使用されます。 PTFE コーティング仕上げは摩擦を軽減し、高速用途での動作の滑らかさを向上させるのにも役立ちます。
当社が提供する製品

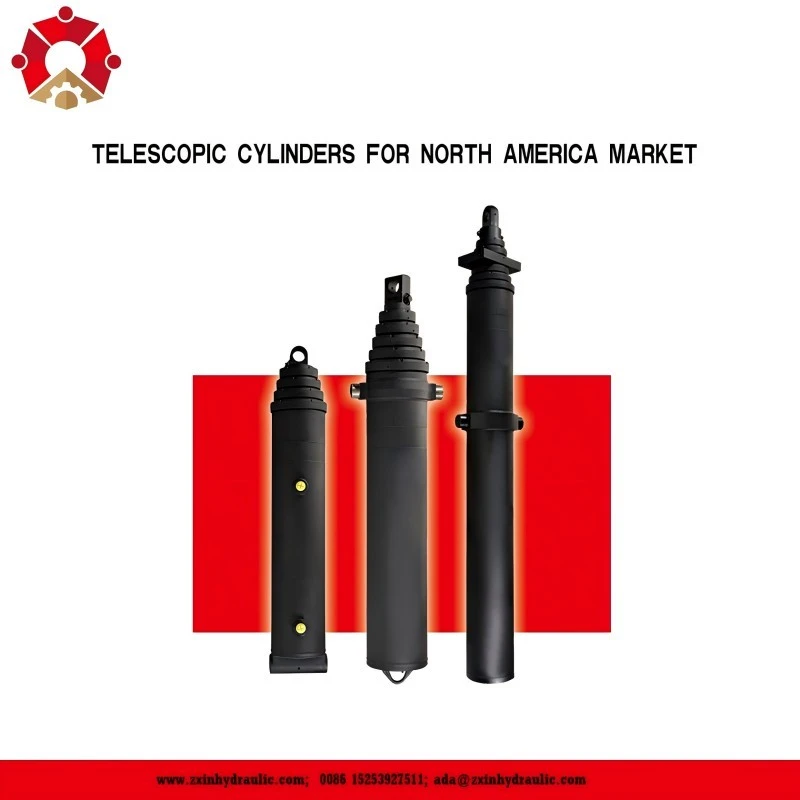

当社は伸縮シリンダのトップサプライヤーとして、お客様の多様なニーズにお応えするため、表面仕上げの異なる製品を幅広く取り揃えております。当社の製品ポートフォリオには以下が含まれます6段1005mmストローク足回りホイストシリンダ、FE 169-5-5405 伸縮式油圧シリンダー、 そして交換用伸縮シリンダー。
当社の伸縮シリンダーは、優れた性能と信頼性を保証するために、高品質の素材と高度な製造プロセスを使用して製造されています。当社では、お客様の特定の要件を満たすために、機械加工、研削、クロムメッキ、窒化、PTFE コーティング仕上げなど、さまざまな表面仕上げを提供しています。頑丈な産業用アプリケーション用のシリンダーが必要な場合でも、精密な航空宇宙コンポーネントが必要な場合でも、当社には適切なソリューションを提供するための専門知識とリソースがあります。
調達・ご相談に関するお問い合わせ
当社の伸縮シリンダについてさらに詳しく知りたい場合、または特定の要件について話し合いたい場合は、お気軽にお問い合わせください。経験豊富な販売および技術専門家からなる当社のチームが、詳細な情報を提供し、ご質問にお答えし、お客様の用途に適した製品の選択をお手伝いいたします。当社はお客様に最高レベルのサービスとサポートを提供することに尽力しており、伸縮シリンダーのニーズを満たすためにお客様と協力できることを楽しみにしています。
参考文献
- ASME B46.1 - 表面テクスチャー (表面粗さ、うねり、およびレイ)
- ISO 4287 - 幾何製品仕様 (GPS) - 表面テクスチャー: プロファイル法 - 用語、定義、および表面テクスチャーパラメーター
- 油圧シリンダ設計ハンドブック、イートン社製
